Trong nền công nghiệp hiện đại, việc hòa trộn, khuấy đều dung dịch hay hóa chất đóng vai trò cốt lõi trong nhiều dây chuyền sản xuất từ xử lý nước thải, hóa chất, thực phẩm cho đến dược phẩm. Để đáp ứng các yêu cầu khắt khe về độ bền, hiệu suất và tính an toàn, Máy khuấy trộn đến từ thương hiệu Hanmix (Hàn Quốc) luôn là sự lựa chọn hàng đầu của nhiều nhà xưởng và kỹ sư cơ khí. Bài viết dưới đây sẽ giúp bạn khám phá chi tiết về cấu tạo kỹ thuật của dòng sản phẩm này.
Để hiểu thêm về các sản phẩm của chúng tôi, quý khách vui lòng truy cập:
Hoặc để có thể nhận được những tư vấn chính xác nhất về sản phẩm, quý khách hàng có thể liên hệ trực tiếp theo thông tin bên dưới:
CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX
SĐT: 0357130444 Tel / Zalo (Mr. Tú – Vito)

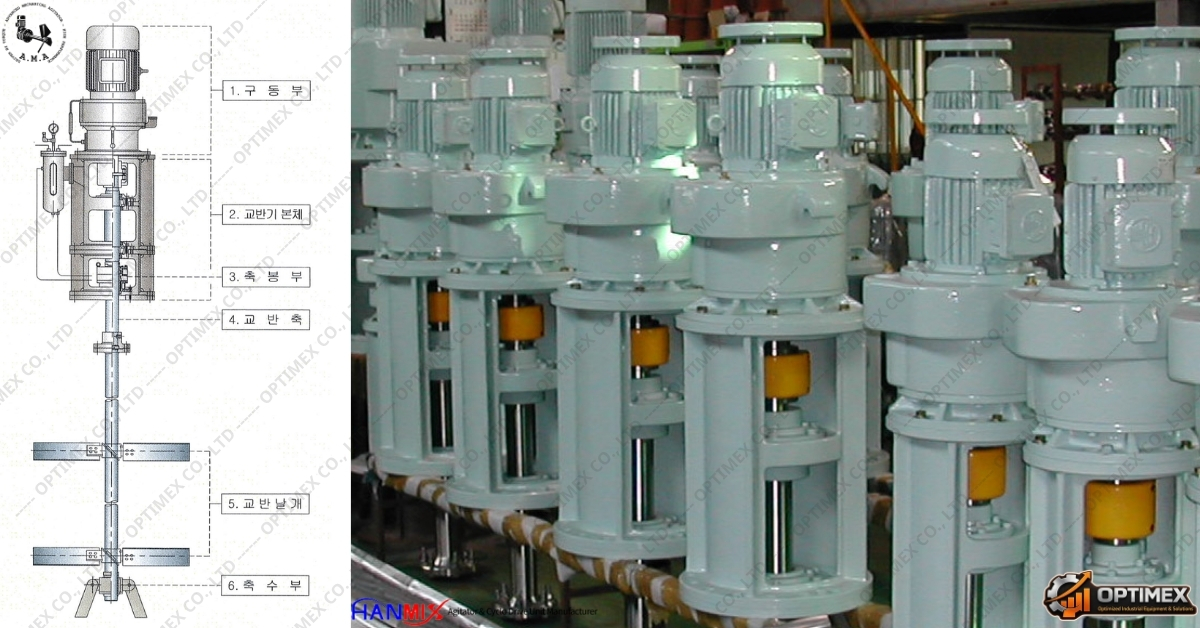

Tổng quan về cấu tạo kỹ thuật của thiết bị
Hệ thống cấu tạo tiêu chuẩn của các dòng thiết bị từ thương hiệu Hàn Quốc được chia thành nhiều bộ phận phối hợp nhịp nhàng với nhau. Nhìn vào các sơ đồ kỹ thuật và tài liệu cấu tạo, một thiết bị hoàn chỉnh bao gồm các thành phần chính như:
구동부 (Bộ phận truyền động / Động cơ & Hộp giảm tốc)
교반기 본체 (Thân máy khuấy)
축봉부 (Bộ phận làm kín trục / Sealing)
교반 축 (Trục khuấy)
교반 날개 (Cánh khuấy / Impeller)
축수부 (Bộ phận ổ đỡ / Foot Bearing).
Mỗi bộ phận đều đóng vai trò quyết định đến độ ổn định, khả năng chịu tải và hiệu suất vận hành của Máy khuấy trộn trong các môi trường công nghiệp nặng.
1. Bộ phận truyền động (Động cơ và Hộp giảm tốc)
Bộ phận truyền động đóng vai trò là “trái tim” cung cấp toàn bộ năng lượng quay cho toàn hệ thống. Cấu trúc cơ bản của phần này là sự kết hợp chặt chẽ giữa Motor (động cơ điện) và Reducer (hộp giảm tốc).
-
Động cơ (Motor): Tùy thuộc vào môi trường làm việc, hệ thống có thể tích hợp nhiều loại động cơ khác nhau như động cơ phòng nổ (chống cháy nổ an toàn dạng an toàn증방폭형 hoặc 내압방폭형), động cơ hiệu suất cao, động cơ biến tần (Inverter) hoặc động cơ chuyển đổi số cực.
-
Hộp giảm tốc (Reducer): Giúp điều chỉnh tốc độ vòng quay và tăng mô-men xoắn. Các công nghệ giảm tốc phổ biến bao gồm hộp giảm tốc bánh răng trụ (Helical Gear), hộp giảm tốc bánh răng hành tinh Cyclo (Cyclo Reducer), hộp giảm tốc trục vít (Worm Gear) hoặc truyền động bằng dây đai V-Belt. Việc lựa chọn đúng loại hộp giảm tốc giúp Máy khuấy trộn vận hành êm ái, giảm thiểu tiếng ồn và tối ưu hóa công suất tiêu thụ.
Ngoài ra, để tham khảo các dòng Động cơ giảm tốc / Hộp giảm tốc sử dụng cho máy khuấy trộn, quý khách vui lòng tham khảo:
2. Thân máy khuấy và hệ thống khung đỡ (Agitator Body & Frame)
Thân máy là kết cấu cơ khí chịu lực chính, liên kết trực tiếp giữa bộ phận động cơ, khớp nối (Coupling) và bích lắp đặt trên bồn chứa (Vessel).
-
Khung đỡ được thiết kế chắc chắn nhằm cố định trục, giảm thiểu rung động phát sinh trong quá trình vận hành tốc độ cao.
-
Các loại khớp nối linh hoạt như Flange Coupling, Roller Chain Coupling hay Flange Flexible Coupling được bố trí chuẩn xác để truyền lực momen xoắn từ trục động cơ sang trục khuấy một cách mượt mà, đồng thời hấp thụ các dao động sốc cơ học.

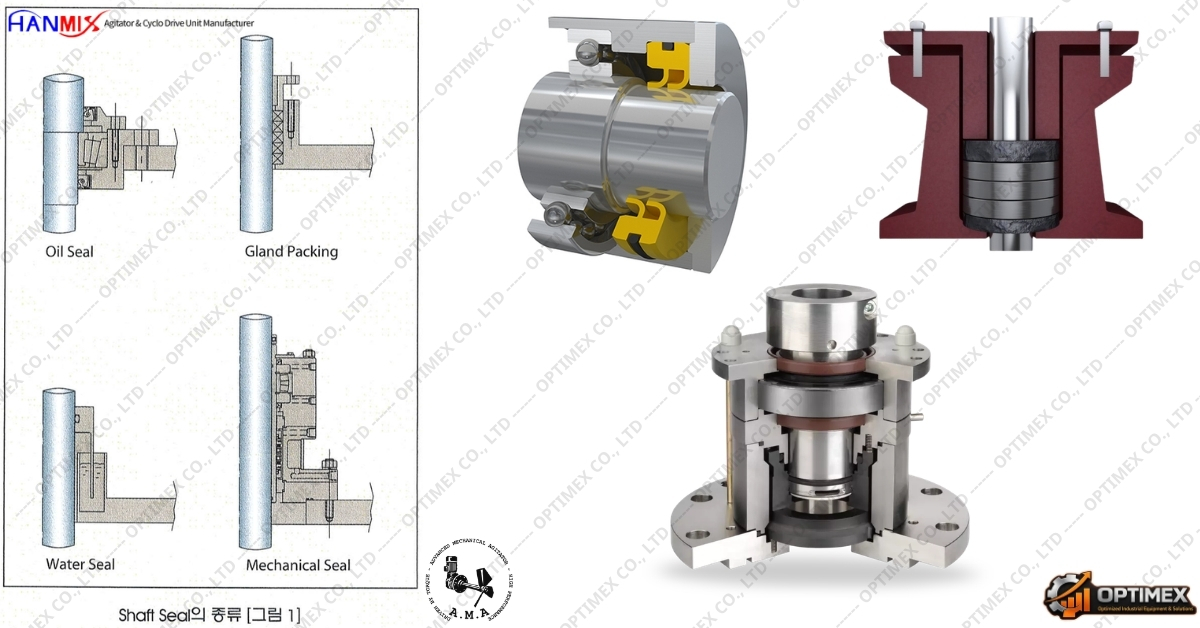

3. Bộ phận làm kín trục (Shaft Sealing)
Để ngăn chặn sự rò rỉ chất lỏng, hơi độc từ bên trong bồn chứa ra ngoài môi trường hoặc ngăn không cho tạp chất lọt vào trong, hệ thống làm kín trục đóng vai trò cốt lõi. Tùy vào tính chất hóa chất, nhiệt độ và áp suất, Máy khuấy trộn hóa chất Hàn Quốc được trang bị các giải pháp làm kín đa dạng:
-
Oil Seal (Phớt dầu): Thích hợp cho các ứng dụng có yêu cầu giữ kín cơ bản ở nhiệt độ dưới 100°C và áp suất khí quyển.
-
Gland Packing (Tuyến tùng nạp): Ngăn chặn rò rỉ dầu và bụi bẩn xâm nhập, chịu được nhiệt độ lên đến 150°C.
-
Water Seal (Làm kín bằng nước): Ngăn chặn khí độc rò rỉ hoặc tạp chất hút vào, ứng dụng cho nhiệt độ lên tới 250°C (không dùng cho trục quay tốc độ quá cao).
-
Mechanical Seal (Phớt cơ khí đơn hoặc kép): Giải pháp cao cấp giúp duy trì áp suất hoặc trạng thái chân không trong bồn chứa. Phớt cơ khí đơn chịu áp tới 3 kg/cm2, trong khi phớt cơ khí kép (Double Mechanical Seal) chịu được áp suất cao lên đến 25 kg/cm2 và nhiệt độ tới 300°C.
-
Đối với dòng Máy khuấy Hanmix chuyên dụng lắp ngang (Side Entering), cấu trúc còn tích hợp hệ thống đóng ngắt thông minh (Shut-Off System), cho phép kỹ thuật viên thay thế phớt cơ khí hoặc tuyến tùng nạp mà không cần phải xả hay rút cạn hóa chất ra khỏi bồn.
4. Trục khuấy (Mixing Shaft)
Trục khuấy là thanh kim loại dài chịu lực uốn và lực cắt trực tiếp khi quay trong dung dịch có độ nhớt cao. Trục thường được gia công tinh xảo theo dạng đặc (Solid Type) hoặc dạng ống (Pipe Type) với độ đồng tâm cao. Việc tính toán kỹ lưỡng đường kính trục dựa trên momen xoắn, chiều dài trục và lực cản của lưu chất giúp Máy khuấy trộn tránh được hiện tượng cộng hưởng tần số, cong vênh hay gãy trục trong suốt vòng đời hoạt động công nghiệp liên tục.

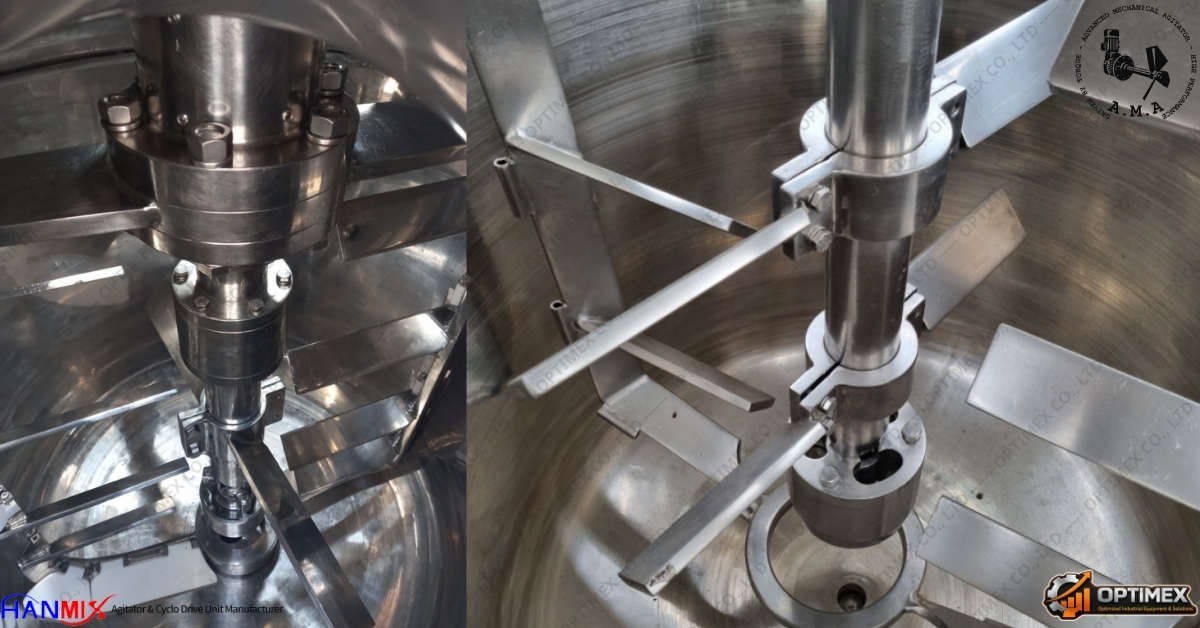

5. Hệ thống cánh khuấy (Impeller)
Cánh khuấy là bộ phận trực tiếp tiếp xúc và tác động lực lên dòng lưu chất để tạo ra dòng chảy mong muốn. Các kỹ sư có thể lựa chọn nhiều kiểu cánh khuấy khác nhau tùy theo mục đích sử dụng như:
-
Propeller & Pitched Paddle: Tạo dòng chảy hướng trục (Axial Flow), chuyên dùng cho việc hòa tan, trộn đều hoặc treo hạt rắn trong dung dịch có độ nhớt thấp.
-
Flat Turbine & Dispersed Turbine: Tạo dòng chảy hướng kính (Radial Flow) với lực cắt (shear rate) lớn, tối ưu cho việc phân tán khí, hòa trộn khí-lỏng hoặc lỏng-lỏng.
-
Anchor & Helical Ribbon: Dành riêng cho các hệ thống có độ nhớt cực cao (lên đến hàng trăm nghìn cp), hỗ trợ phản ứng hóa học và truyền nhiệt đồng đều cho toàn bộ khối dung dịch.

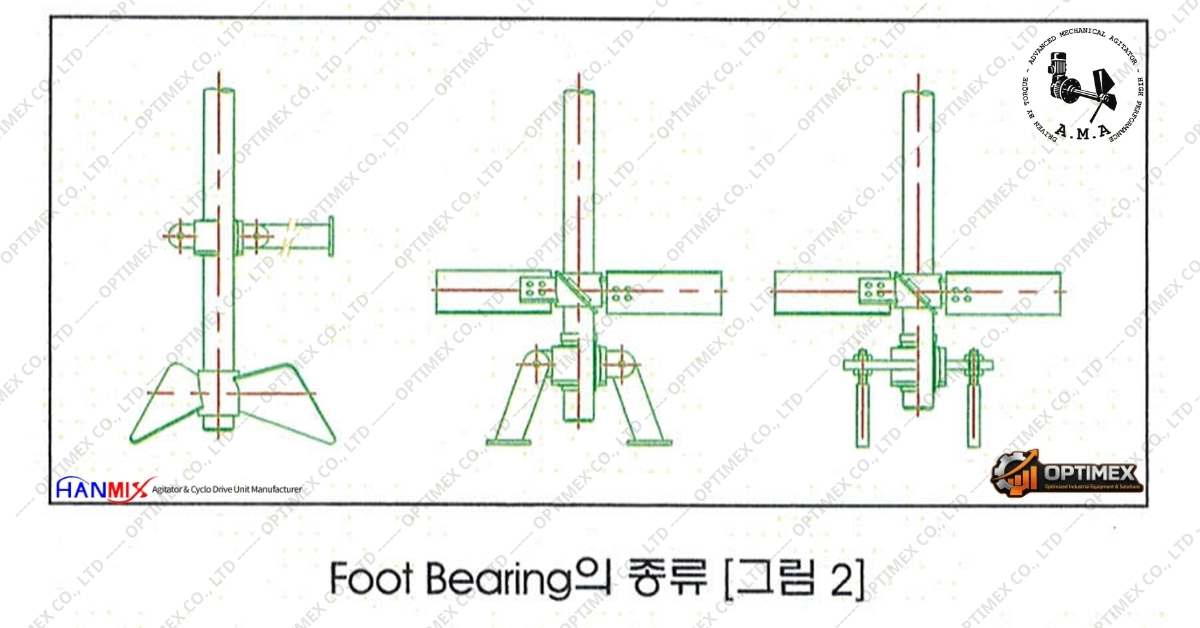

6. Bộ phận ổ đỡ chân trục (Foot Bearing / 축수부)
Khi Máy khuấy trộn sở hữu trục khuấy dài (trên 4000mm) hoặc ứng dụng cơ cấu làm kín áp suất cao, việc lắp đặt thêm cụm ổ đỡ dưới đáy bồn (Foot Bearing) là vô cùng cần thiết. Bộ phận này giúp cố định đầu dưới của trục khuấy, triệt tiêu hoàn toàn lực ly tâm gây dao động lắc ngang, đảm bảo thiết bị vận hành đầm chắc, an toàn và bền bỉ theo thời gian.
Dịch vụ kỹ sư và chăm sóc khách hàng chuyên nghiệp của hãng
Sự thành công của Hanmix không chỉ đến từ chất lượng thiết bị phần cứng mà còn được nâng tầm bởi đội ngũ kỹ sư và chuyên viên chăm sóc khách hàng chuyên sâu:
-
Tư vấn và thiết kế giải pháp kỹ thuật riêng biệt: Đội ngũ kỹ sư giàu kinh nghiệm của hãng sẵn sàng lắng nghe bài toán thực tế của nhà máy (thể tích bồn, độ nhớt lưu chất, phản ứng hóa học) để tính toán, mô phỏng và thiết kế giải pháp khuấy trộn tối ưu nhất, đảm bảo tiết kiệm năng lượng và đạt hiệu quả tối đa.
-
Hỗ trợ lắp đặt và vận hành tận tâm: Kỹ thuật viên trực tiếp đồng hành cùng doanh nghiệp trong các giai đoạn lắp đặt, căn chỉnh độ đồng tâm, kiểm tra tải trọng và chạy thử nghiệm hệ thống tại xưởng.
-
Dịch vụ hậu mãi, bảo trì định kỳ và linh kiện sẵn có: Chính sách chăm sóc khách hàng toàn diện với đội ngũ trực kỹ thuật hỗ trợ 24/7. Các phụ tùng thay thế nhanh như phớt cơ khí, vòng bi, khớp nối luôn sẵn sàng cung cấp để đảm bảo dây chuyền sản xuất của khách hàng không bị gián đoạn.
Kết luận
Tổng hòa lại, các dòng sản phẩm máy khuấy trộn Hanmix đến từ Hàn Quốc là minh chứng hoàn hảo cho sự kết hợp giữa thiết kế cơ khí chính xác, cấu trúc đa tầng thông minh và chất lượng vật liệu bền bỉ theo thời gian. Nhờ hệ thống cấu kiện từ bộ phận truyền động, thân máy, hệ thống làm kín chuyên dụng cho đến trục và cánh khuấy được nghiên cứu kỹ lưỡng, thiết bị đáp ứng trọn vẹn mọi tiêu chuẩn khắt khe nhất của ngành công nghiệp hóa chất, xử lý nước và thực phẩm. Thêm vào đó, với chất lượng vượt trội cùng dịch vụ hỗ trợ kỹ thuật tận tâm, chuyên nghiệp từ đội ngũ kỹ sư của hãng, Hanmix chắc chắn là người đồng hành tin cậy, mang lại giá trị đầu tư dài hạn và sự an tâm tuyệt đối cho mọi nhà xưởng sản xuất.
