Trong quá trình vận hành các dây chuyền sản xuất công nghiệp, việc khuấy trộn hóa chất, dung dịch hay hỗn hợp vật liệu đóng vai trò quyết định đến chất lượng thành phẩm. Tuy nhiên, không phải kỹ sư hay nhà quản lý nào cũng nắm rõ cách chọn lựa cánh khuấy sao cho tương thích hoàn hảo với đặc tính lưu chất và quy trình công nghệ. Một thiết bị khuấy trộn hiệu quả đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nhiều tiêu chí từ độ nhớt, dòng chảy cho đến tốc độ vòng quay. Bài viết này sẽ phân tích chi tiết các loại cánh khuấy phổ biến trong công nghiệp dựa trên các bảng thông số kỹ thuật tiêu chuẩn, giúp doanh nghiệp có cái nhìn toàn diện để đưa ra quyết định đầu tư tối ưu nhất.
Để hiểu thêm về các sản phẩm của chúng tôi, quý khách vui lòng truy cập:
Hoặc để có thể nhận được những tư vấn chính xác nhất về sản phẩm, quý khách hàng có thể liên hệ trực tiếp theo thông tin bên dưới:
CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX
SĐT: 0357130444 Tel / Zalo (Mr. Tú – Vito)
Tầm quan trọng của việc lựa chọn đúng loại cánh khuấy trong công nghiệp

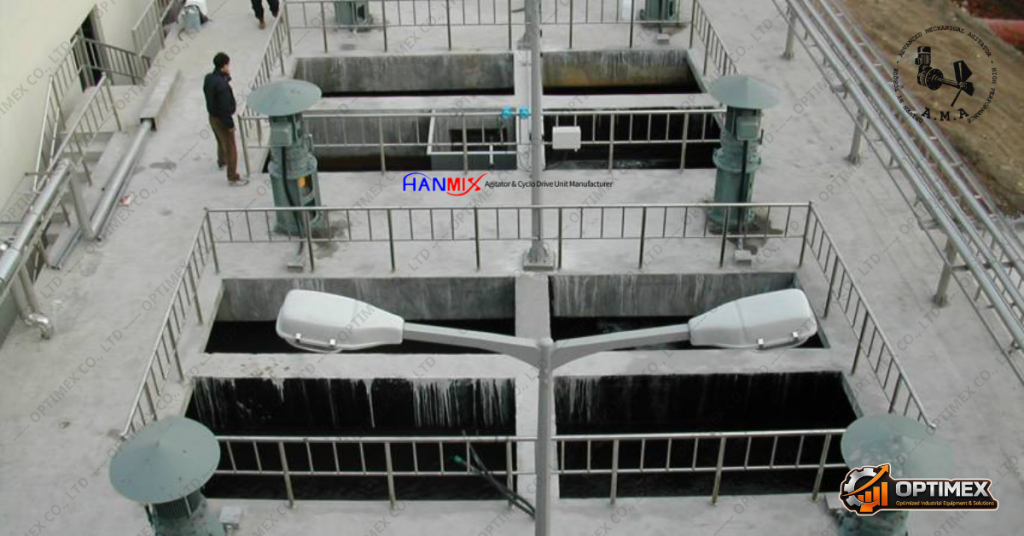

Trong các nhà máy hóa chất, dược phẩm, thực phẩm hay xử lý nước thải, hệ thống máy khuấy trộn hóa chất là trái tim của quá trình đồng nhất nguyên liệu. Mỗi loại dung dịch từ loãng như nước đến đặc quánh như keo, nhựa đều đòi hỏi một cơ chế tác động cơ học riêng biệt.
Việc lắp đặt sai loại cánh khuấy không chỉ tiêu tốn điện năng lãng phí, gây quá tải động cơ mà còn làm giảm chất lượng khuấy, dẫn đến hiện tượng phân lớp, lắng đọng hoặc không hòa tan hoàn toàn. Do đó, việc hiểu rõ cấu trúc, thông số thiết kế và ứng dụng thực tế của từng loại cánh khuấy là chìa khóa vàng giúp tối ưu hóa hiệu suất toàn bộ dây chuyền sản xuất.

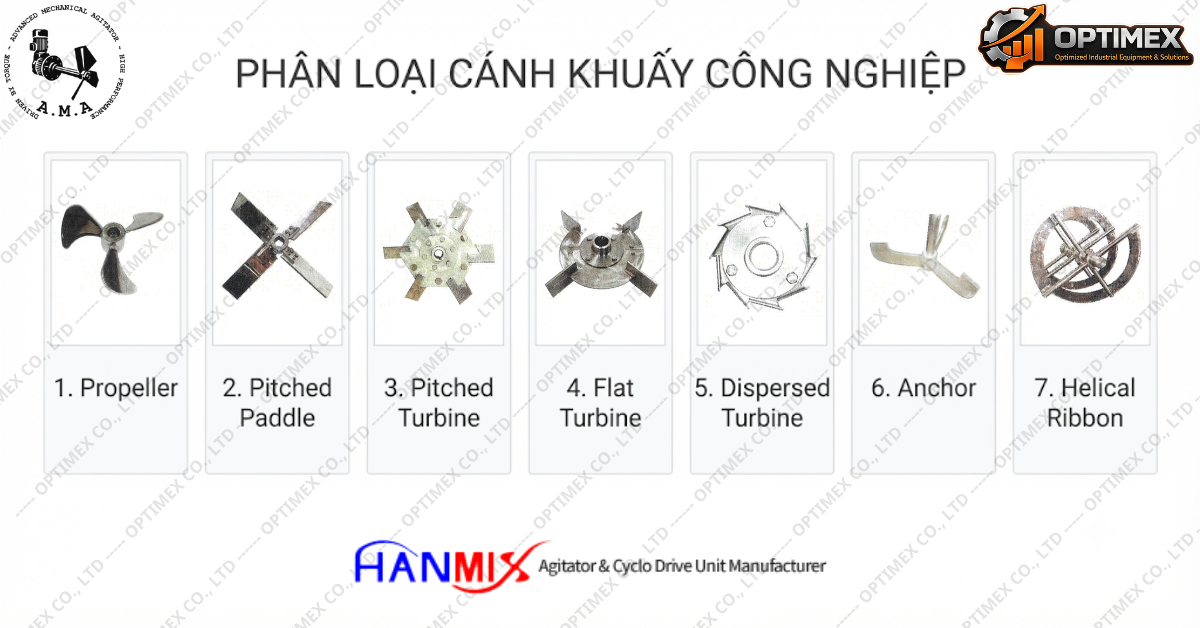

Phân tích chi tiết các loại cánh khuấy công nghiệp và ứng dụng thực tế
Dựa trên bảng thông số kỹ thuật chuẩn, hệ thống cánh khuấy được chia thành nhiều dòng sản phẩm với các đặc điểm hình học, dòng chảy và giới hạn độ nhớt khác nhau. Dưới đây là phân tích chi tiết từng loại:
1. Cánh khuấy chân vịt (Propeller)
-
Đặc điểm hình học và thông số thiết kế: Cánh khuấy chân vịt có thiết kế dạng cánh hẹ, giống như chân vịt tàu thủy với đường kính thường chiếm tỷ lệ d/D = 0.15 – 0.4. Hệ số công suất Ne = 0.35, hoạt động ở dải tốc độ dòng chảy cao từ 2 – 15 m/sec.
-
Dòng chảy và giới hạn độ nhớt: Tạo ra dòng chảy dọc trục (Axial), phù hợp với các dung dịch có độ nhớt thấp, dưới 1000 cp, thường yêu cầu từ 3 – 4 tấm cản dòng (Baffle) trong bồn chứa.
-
Ứng dụng thực tế: Thường được ứng dụng trong các hệ thống máy khuấy trộn hóa chất lỏng loãng để pha trộn (Blending), treo hạt (Suspension), phân tán chất rắn (Dispersion of Solid), tuần hoàn (Circulation), bơm đẩy (Pumping) và hòa tan (Dissolving).
-
Ưu điểm: Tốc độ quay cao, tạo lưu lượng dòng chảy lớn theo chiều dọc, chi phí đầu tư thấp, tiết kiệm điện năng cho dung dịch loãng.
-
Nhược điểm: Không thích hợp cho dung dịch có độ nhớt cao, lực cắt (shear rate) thấp nên kém hiệu quả trong việc phá vỡ các hạt kết tụ lớn.
2. Cánh khuấy mái chèo nghiêng (Pitched Paddle)
-
Đặc điểm hình học và thông số thiết kế: Gồm các bản cánh phẳng đặt nghiêng một góc nhất định với tỷ lệ đường kính d/D = 0.2 – 0.5, hệ số công suất Ne = 0.5 – 1.9, tốc độ vành cánh từ 3 – 10 m/sec.
-
Dòng chảy và giới hạn độ nhớt: Tạo ra dòng chảy hỗn hợp dạng dọc – tâm (Axial – Radial), chịu được độ nhớt lên đến 10,000 cp.
-
Ứng dụng thực tế: Sử dụng rộng rãi trong các quá trình pha trộn dung dịch đồng nhất, treo hạt rắn, hỗ trợ trao đổi nhiệt (Heat Transfer) trong bồn và hòa tan nguyên liệu.
-
Ưu điểm: Cung cấp dòng chảy cân bằng giữa chiều dọc và chiều ngang, góc nghiêng giúp đẩy dòng chất lỏng đi xa hơn so với cánh phẳng thuần túy.
-
Nhược điểm: Giới hạn ở độ nhớt trung bình, nếu dung dịch quá đặc sẽ gây cản trở lớn cho mô-tơ.
3. Cánh khuấy tuabin nghiêng (Pitched Turbine)
-
Đặc điểm hình học và thông số thiết kế: Thiết kế dạng tuabin với các cánh nghiêng góc, tỷ lệ d/D = 0.25 – 0.5, hệ số công suất Ne = 1.5 – 1.9, tốc độ vòng quay tạo vận tốc biên 2 – 10 m/sec.
-
Dòng chảy và giới hạn độ nhớt: Tạo dòng chảy hỗn hợp Axial – Radial, hoạt động hiệu quả trong môi trường có độ nhớt dưới 10,000 cp, cần kết hợp 2 – 4 tấm cản dòng.
-
Ứng dụng thực tế: Rất được ưa chuộng trong các dây chuyền máy khuấy trộn hóa chất đòi hỏi quá trình truyền nhiệt tốt, pha trộn dung dịch lỏng – lỏng, lỏng – rắn và hòa tan nhanh.
-
Ưu điểm: Tạo ra mức độ xáo trộn mạnh mẽ, lực cắt tốt hơn dạng mái chèo thông thường, giúp quá trình trao đổi nhiệt diễn ra đồng đều trên toàn bộ thể tích bồn.
-
Nhược điểm: Tiêu thụ năng lượng cao hơn dạng chân vịt, đòi hỏi kết cấu trục và ổ bi vững chắc để chịu lực rung động.
4. Cánh khuấy tuabin phẳng (Flat Turbine)
-
Đặc điểm hình học và thông số thiết kế: Các cánh phẳng đặt vuông góc với tâm trục, tỷ lệ d/D = 0.2 – 0.45, hệ số công suất lớn Ne = 4.6, vận tốc biên từ 3 – 7 m/sec.
-
Dòng chảy và giới hạn độ nhớt: Tạo dòng chảy hướng tâm (Radial) mạnh mẽ, giới hạn độ nhớt dưới 10,000 cp.
-
Ứng dụng thực tế: Chuyên dùng cho các ứng dụng phân tán lỏng – lỏng, sục khí (Gassing với tỷ lệ lực cắt cao – High Shear Rates), truyền nhiệt và hòa tan.
-
Ưu điểm: Tạo ra lực cắt cực kỳ lớn, lý tưởng cho việc xé nhỏ các bọt khí hoặc giọt chất lỏng hòa tan vào nhau, thúc đẩy phản ứng hóa học nhanh chóng.
-
Nhược điểm: Lưu lượng dòng chảy dọc trục kém, tạo áp lực lớn lên tâm trục khuấy.

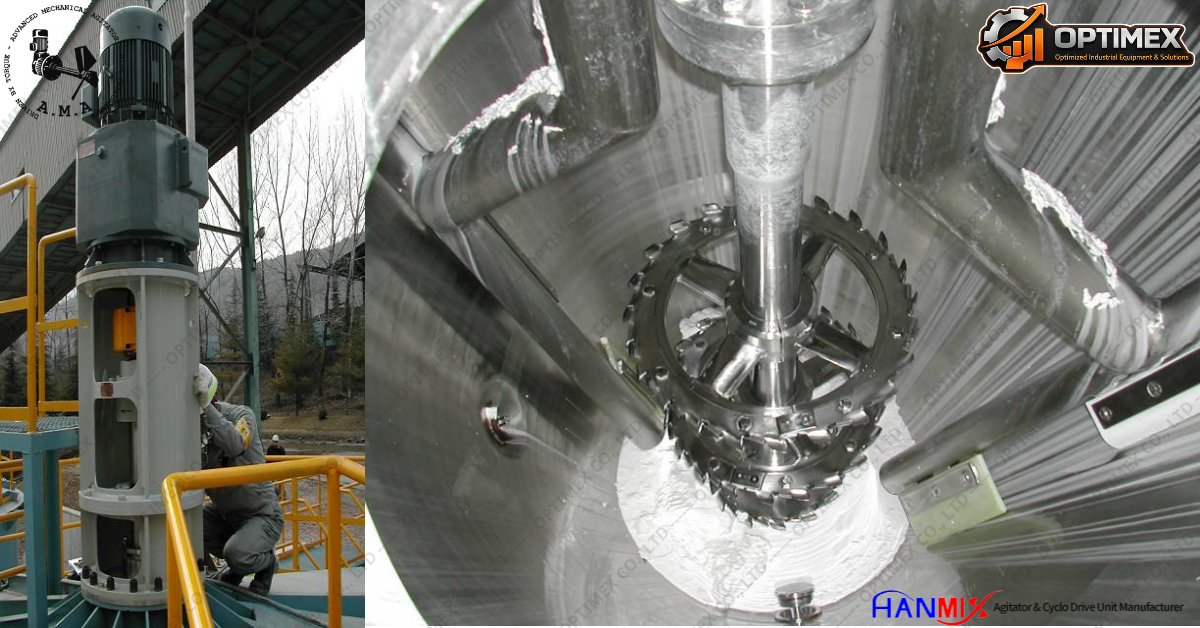

5. Cánh khuấy tuabin phân tán (Dispersed Turbine)
-
Đặc điểm hình học và thông số thiết kế: Thường có cấu trúc đĩa răng cưa hoặc dạng tua-bin đặc biệt chuyên dụng, tỷ lệ d/D = 0.1 – 0.3, hệ số công suất Ne = 0.65, vận tốc biên rất cao từ 8 – 20 m/sec.
-
Dòng chảy và giới hạn độ nhớt: Tạo dòng hướng tâm đặc biệt, khả năng chịu độ nhớt cực cao lên đến 1,000,000 cp.
-
Ứng dụng thực tế: Không thể thiếu trong ngành sản xuất sơn, keo dán, mực in và các công nghệ đòi hỏi quá trình phân tán hạt siêu mịn, tạo nhũ tương (Emulsion).
-
Ưu điểm: Lực cắt siêu mạnh tại các mép cánh giúp nghiền nhỏ và phân tán đồng đều các hạt bột rắn vào dung dịch keo đặc mà các dòng cánh khuấy khác không làm được.
-
Nhược điểm: Tiêu tốn công suất lớn, sinh nhiệt cao trong quá trình khuấy do ma sát lớn với dung dịch đặc.
6. Cánh khuấy mỏ neo (Anchor)
-
Đặc điểm hình học và thông số thiết kế: Thiết kế ôm sát thành bồn với kích thước lớn, tỷ lệ d/D = 0.7 – 0.9, tỷ lệ bề rộng b/D = 0.08 – 0.12, hệ số công suất khổng lồ Ne = 50, tốc độ di chuyển thấp dưới 2 m/sec.
-
Dòng chảy và giới hạn độ nhớt: Dòng chảy hướng tâm sát thành, chuyên trị dung dịch có độ nhớt lên đến 100,000 cp.
-
Ứng dụng thực tế: Sử dụng trong các nồi phản ứng (Reaction), pha trộn các chất lỏng có độ nhớt cao trong ngành mỹ phẩm, thực phẩm đặc (kem dưỡng, siro đậm đặc).
-
Ưu điểm: Quét sạch thành bồn, ngăn chặn hiện tượng bám dính nguyên liệu trên thành, hỗ trợ truyền nhiệt cực tốt cho các lớp dung dịch sát vách.
-
Nhược điểm: Vùng tâm bồn ít bị xáo trộn nếu không kết hợp thêm tầng cánh phụ, tốc độ quay chậm.

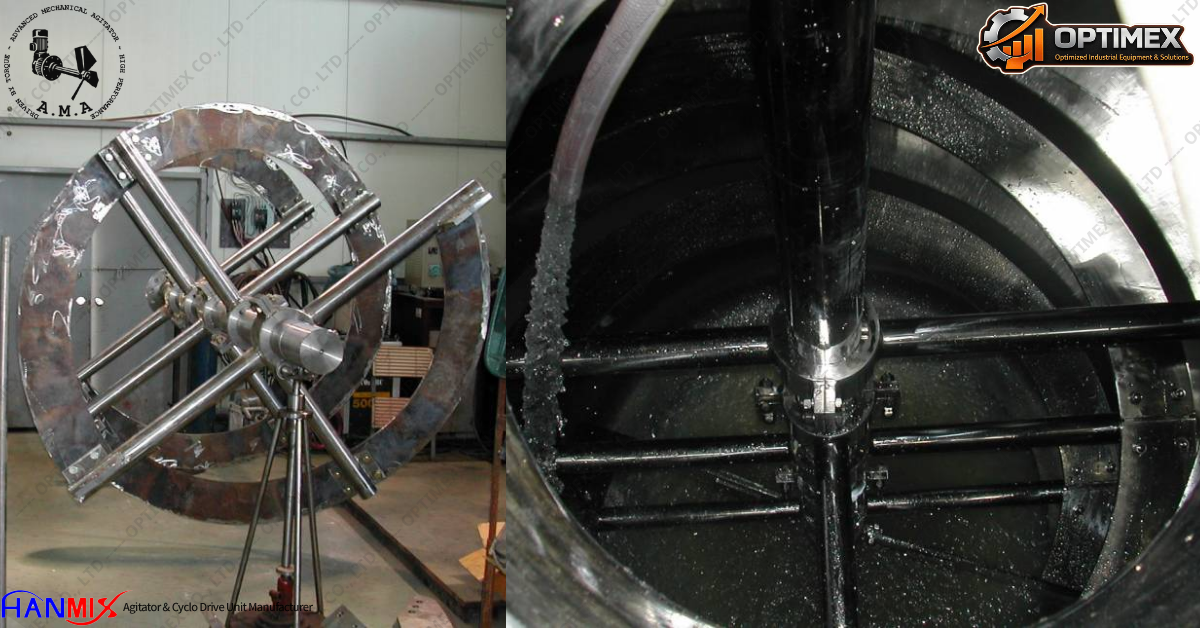

7. Cánh khuấy dải xoắn (Helical Ribbon)
-
Dedặc điểm hình học và thông số thiết kế: Cấu trúc dạng dải băng xoắn ốc kép hoặc đơn bao quanh trục, tỷ lệ d/D = 0.8 – 0.95, hệ số công suất cực cao Ne = 440, vận tốc biên dưới 2 m/sec.
-
Dòng chảy và giới hạn độ nhớt: Tạo dòng cưỡng bức dọc trục (Axial Forced Circulation), khả năng vận hành hoàn hảo trong môi trường siêu nhớt lên tới 500,000 cp.
-
Ứng dụng thực tế: Ứng dụng đỉnh cao trong các phản ứng hóa học phức tạp, trộn các loại polyme, nhựa đường, keo công nghiệp nặng, cao su non và các hỗn hợp đặc quánh.
-
Ưu điểm: Khả năng đẩy liệu theo chiều dọc cực mạnh đối với chất lỏng siêu đặc, đảm bảo không có vùng chết (dead zone) trong toàn bộ dung tích bồn phản ứng.
-
Nhược điểm: Giá thành chế tạo cao, yêu cầu độ chính xác cơ khí tuyệt đối và cần hệ thống truyền động công suất lớn, momen xoắn khỏe.
Bảng tóm tắt thông số cơ bản:
| Loại cánh khuấy (Impeller Type) | Tỷ lệ đường kính (d/D) | Giới hạn độ nhớt | Dòng chảy chính (Flow) | Ứng dụng tiêu biểu (Application) |
| Propeller (Chân vịt) | 0.15 – 0.4 | Dưới 1,000 cp | Dọc trục (Axial) | Pha trộn, treo hạt, phân tán rắn, hòa tan |
| Pitched Paddle (Mái chèo nghiêng) | 0.2 – 0.5 | Dưới 10,000 cp | Hỗn hợp (Axial – Radial) | Pha trộn, treo hạt, trao đổi nhiệt |
| Pitched Turbine (Tuabin nghiêng) | 0.25 – 0.5 | Dưới 10,000 cp | Hỗn hợp (Axial – Radial) | Pha trộn, truyền nhiệt, hòa tan lỏng – rắn |
| Flat Turbine (Tuabin phẳng) | 0.2 – 0.45 | Dưới $10,000 cp | Hướng tâm (Radial) | Sục khí, phân tán lỏng – lỏng, truyền nhiệt |
| Dispersed Turbine (Tuabin phân tán) | 0.1 – 0.3 | Lên đến 1,000,000 cp | Hướng tâm (Radial) | Tạo nhũ tương, phân tán hạt mịn, keo sơn |
| Anchor (Mỏ neo) | 0.7 – 0.9 | Lên đến 100,000 cp | Hướng tâm sát thành | Phản ứng, pha trộn dung dịch độ nhớt cao |
| Helical Ribbon (Dải xoắn) | 0.8 – 0.95 | Lên đến $500,000 cp | Cưỡng bức dọc trục (Axial Forced) | Trộn polymer, nhựa, chất lỏng siêu đặc |
Giải pháp tối ưu hóa dây chuyền công nghiệp cùng công nghệ máy khuấy Hàn Quốc
Việc chọn sai cấu hình cánh khuấy không chỉ làm trì trệ tiến độ sản xuất mà còn gây tổn thất lớn về chi phí vận hành. Để giải quyết triệt để bài toán này, các doanh nghiệp hiện nay đang có xu hướng chuyển dịch sang các dòng thiết bị công nghệ cao đến từ châu Á, đặc biệt là các giải pháp Máy khuấy Hàn Quốc.
Với sự phát triển mạnh mẽ của công nghệ chế tạo cơ khí chính xác, các dòng máy khuấy tiên tiến từ xứ sở kim chi mang lại hiệu suất làm việc vượt trội, độ bền cao và tiết kiệm năng lượng tối ưu. Tiêu biểu trong số đó là thương hiệu Hanmix – đơn vị chuyên nghiên cứu và cung cấp các giải pháp khuấy trộn toàn diện cho nhà máy.
Khi hợp tác với Hanmix, đội ngũ kỹ sư giàu kinh nghiệm sẽ tiến hành khảo sát thực tế tính chất lưu chất, dung tích bồn, yêu cầu công nghệ để đưa ra những tư vấn cụ thể, chính xác cho từng ứng dụng. Từ việc lựa chọn đúng mẫu cánh khuấy chuyên dụng đến thiết kế đồng bộ hệ thống máy khuấy trộn hóa chất, Hanmix giúp doanh nghiệp tối ưu hóa hoàn toàn dây chuyền công nghiệp, gia tăng năng suất và giảm thiểu tối đa rủi ro vận hành trong dài hạn.
