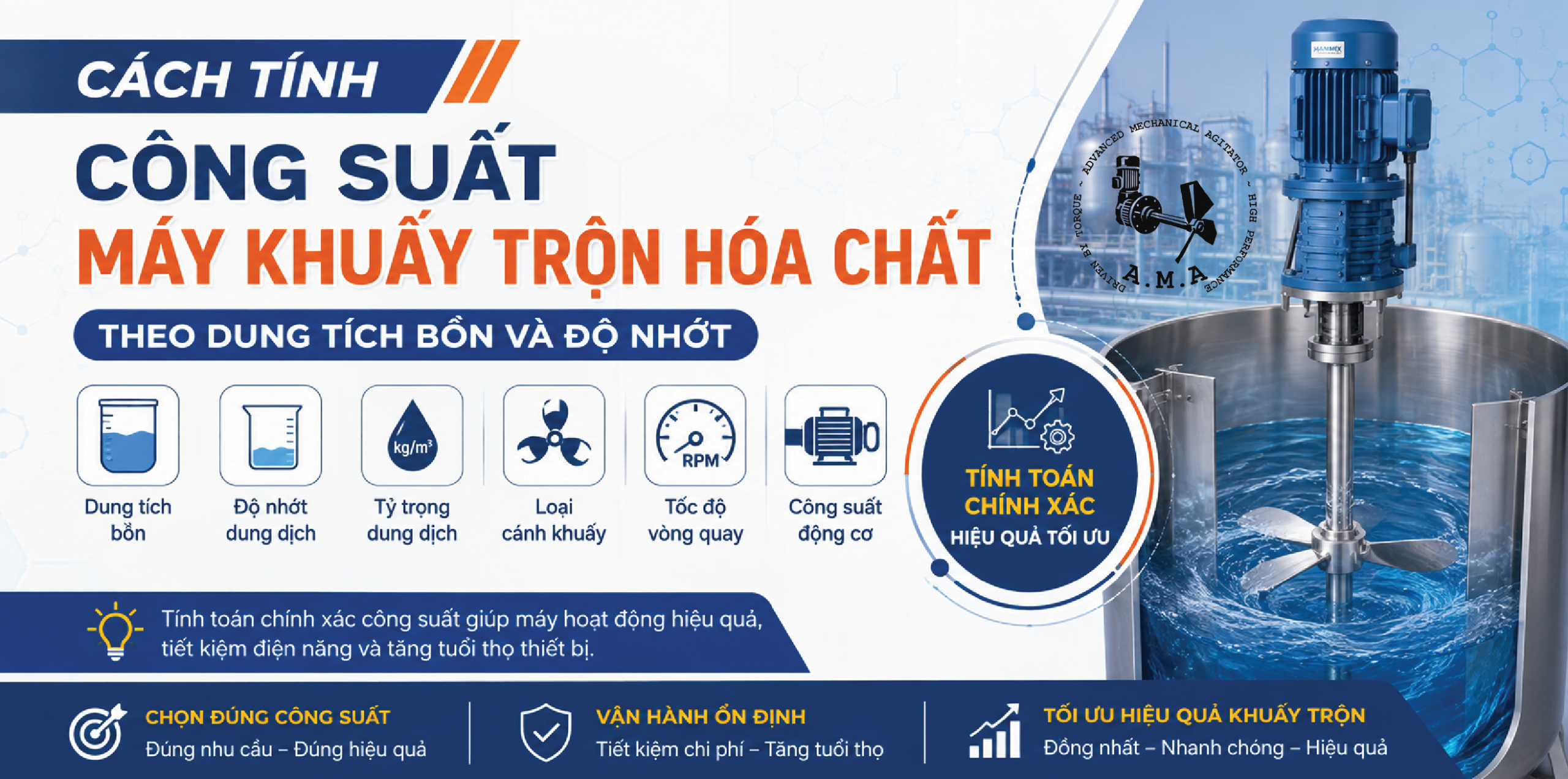

Tính công suất máy khuấy là một trong những bước quan trọng khi thiết kế và lựa chọn máy khuấy trộn hóa chất. Nếu công suất động cơ quá nhỏ, máy có thể không tạo đủ lực khuấy, dẫn đến hiện tượng dung dịch không đồng nhất, chất rắn lắng đáy hoặc thời gian trộn kéo dài. Ngược lại, lựa chọn động cơ có công suất quá lớn có thể làm tăng chi phí đầu tư, điện năng tiêu thụ và gây ra tốc độ khuấy không phù hợp với quy trình. Vậy công suất máy khuấy trộn hóa chất được tính như thế nào? Dung tích bồn và độ nhớt ảnh hưởng ra sao đến việc chọn motor? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Vì sao cần tính công suất máy khuấy?
Công suất là thông số quan trọng quyết định khả năng truyền năng lượng từ động cơ đến chất lỏng thông qua trục và cánh khuấy.
Một máy khuấy hóa chất cần tạo ra đủ năng lượng để:
- Tạo chuyển động tuần hoàn trong bồn.
- Phân tán hóa chất vào dung môi.
- Trộn đều các thành phần.
- Hạn chế hiện tượng lắng cặn.
- Duy trì trạng thái đồng nhất của dung dịch.
- Phá vỡ các vùng chết trong bồn.
- Đảm bảo thời gian khuấy theo yêu cầu sản xuất.
Tuy nhiên, không thể chỉ dựa vào dung tích bồn để lựa chọn công suất motor. Hai bồn có cùng dung tích nhưng chứa hai loại dung dịch có độ nhớt khác nhau sẽ có yêu cầu công suất hoàn toàn khác nhau.
Ví dụ, bồn 1.000 lít chứa dung dịch loãng sẽ có yêu cầu khác với bồn 1.000 lít chứa chất lỏng có độ nhớt cao.
Vì vậy, chọn công suất máy khuấy cần xem xét đồng thời nhiều yếu tố kỹ thuật.
Những thông số cần biết trước khi tính công suất máy khuấy
Để tính công suất động cơ máy khuấy tương đối chính xác, cần xác định các thông số chính sau:
Dung tích bồn khuấy
Dung tích bồn càng lớn thì lượng chất lỏng cần chuyển động càng nhiều. Trong nhiều trường hợp, bồn lớn sẽ yêu cầu công suất khuấy cao hơn. Tuy nhiên, dung tích không phải yếu tố duy nhất quyết định công suất.
Cần phân biệt:
- Dung tích tổng của bồn.
- Dung tích làm việc thực tế.
- Mực chất lỏng trong bồn.
- Đường kính và chiều cao bồn.
Ví dụ, một bồn có dung tích 2.000L nhưng chỉ vận hành ở mức 1.200–1.500L sẽ có điều kiện khuấy khác với trường hợp luôn chứa đầy 2.000L.
Độ nhớt của dung dịch
Độ nhớt là một trong những thông số quan trọng nhất khi lựa chọn công suất motor. Dung dịch có độ nhớt càng cao càng khó chuyển động. Do đó, máy khuấy thường cần mô-men xoắn lớn hơn để tạo chuyển động cho lưu chất.
Có thể hình dung đơn giản:
Độ nhớt thấp → dễ khuấy → yêu cầu mô-men xoắn thấp hơn
Độ nhớt cao → khó khuấy → yêu cầu mô-men xoắn cao hơn
Đây là lý do không nên chọn máy khuấy chỉ dựa trên số lít của bồn.
Tỷ trọng của dung dịch
Tỷ trọng ảnh hưởng đến khối lượng chất lỏng trong bồn và lực tác động lên cánh khuấy.
Đối với các hóa chất có tỷ trọng cao, cần đưa thông số này vào quá trình tính toán để lựa chọn động cơ và hệ truyền động phù hợp.
Mục đích khuấy
Không phải tất cả các ứng dụng đều cần cùng một mức công suất.
Máy có thể được sử dụng để:
- Khuấy trộn chất lỏng.
- Hòa tan hóa chất.
- Chống lắng.
- Phân tán bột.
- Đồng nhất dung dịch.
- Khuấy dung dịch có độ nhớt cao.
- Trộn hai hoặc nhiều loại chất lỏng.
- Khuấy hóa chất trong xử lý nước.
Mỗi mục đích sẽ yêu cầu tốc độ, loại cánh và công suất khác nhau.

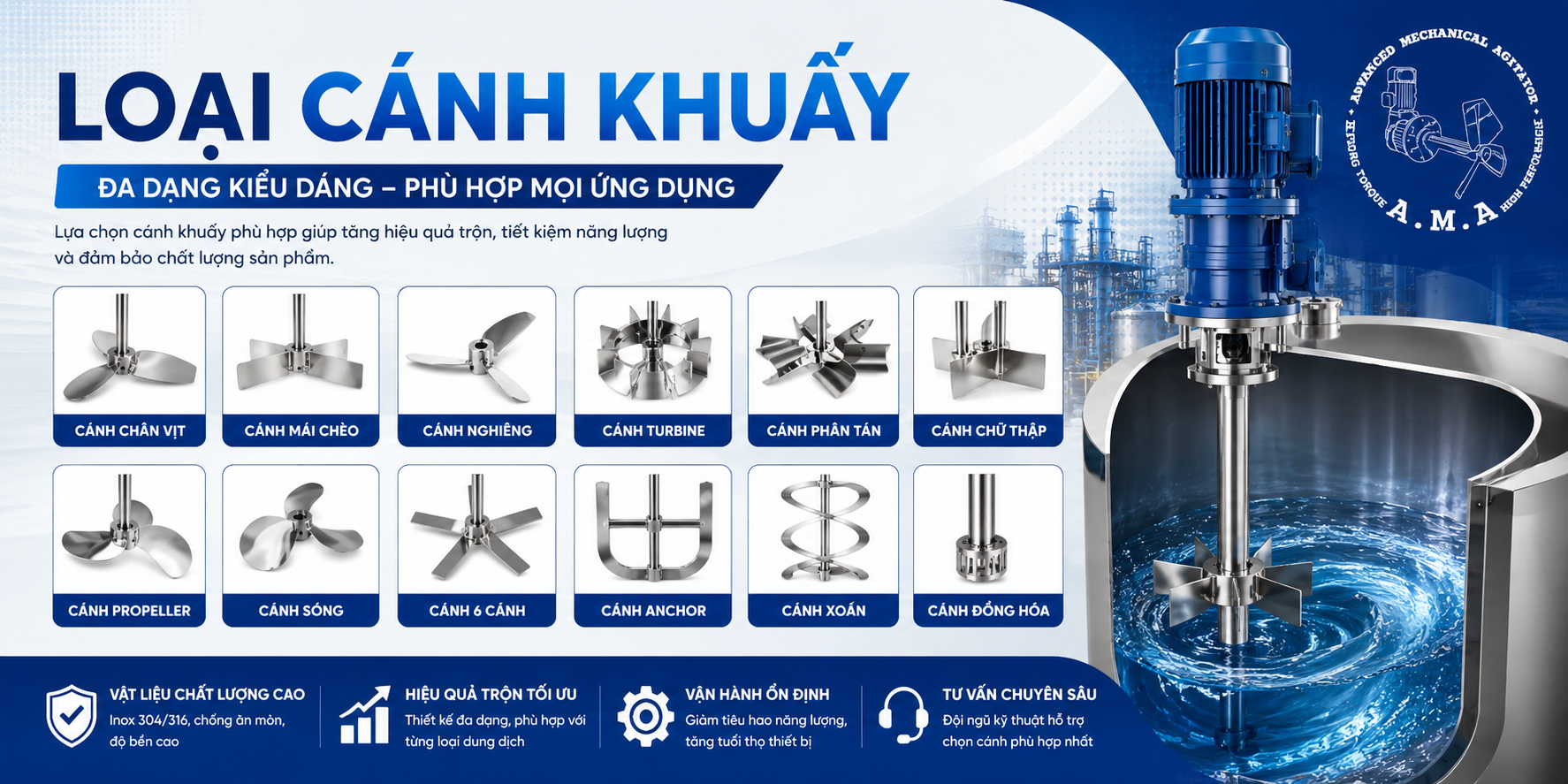

Loại cánh khuấy
Cánh khuấy có ảnh hưởng trực tiếp đến lượng năng lượng mà động cơ phải cung cấp.
Một số loại cánh phổ biến gồm:
- Cánh chân vịt.
- Cánh turbine.
- Cánh phân tán.
- Cánh mái chèo.
- Cánh anchor.
- Cánh dạng khung.
Cánh có đường kính lớn, hình dạng khác nhau hoặc hoạt động trong chất lỏng có độ nhớt cao sẽ tạo ra yêu cầu về mô-men và công suất khác nhau.
Tốc độ quay
Tốc độ quay thường được tính bằng RPM (vòng/phút).
Không phải cứ tăng RPM là hiệu quả khuấy sẽ tốt hơn.
Tốc độ quá thấp có thể khiến dung dịch lưu thông không đủ mạnh. Trong khi đó, tốc độ quá cao có thể gây:
- Tạo xoáy mạnh.
- Cuốn khí vào dung dịch.
- Bắn dung dịch.
- Tăng nhiệt.
- Làm ảnh hưởng đến cấu trúc sản phẩm.
- Tăng tiêu thụ điện năng.
Vì vậy, công suất phải được lựa chọn đồng thời với tốc độ quay và loại cánh khuấy.
Tham khảo: Máy khuấy trộn lắp đỉnh bồn
Công thức tính công suất máy khuấy
Trong thiết kế kỹ thuật, công suất thủy lực của hệ khuấy thường được xác định dựa trên các thông số như tỷ trọng chất lỏng, tốc độ quay, đường kính cánh và hệ số công suất của cánh.
Một biểu thức thường được sử dụng là:
P = Np × ρ × N³ × D⁵
Trong đó:
- P: công suất khuấy, W
- Np: hệ số công suất của cánh khuấy
- ρ: khối lượng riêng của chất lỏng, kg/m³
- N: tốc độ quay, vòng/giây
- D: đường kính cánh khuấy, m
Công thức trên cho thấy công suất không chỉ phụ thuộc vào dung tích bồn.
Đặc biệt, tốc độ quay và đường kính cánh có ảnh hưởng rất lớn đến công suất.
Lưu ý về độ nhớt
Khi chất lỏng có độ nhớt cao, chế độ dòng chảy và hệ số công suất của cánh thay đổi. Vì vậy, không nên lấy một công thức đơn giản rồi áp dụng cho mọi loại chất lỏng.
Trong thiết kế thực tế, kỹ thuật viên cần xác định số Reynolds của quá trình khuấy để đánh giá chế độ dòng chảy và lựa chọn hệ số phù hợp.
Công thức thường dùng:
Re = ρ × N × D² / μ
Trong đó:
- Re: số Reynolds.
- ρ: khối lượng riêng, kg/m³.
- N: tốc độ quay, vòng/giây.
- D: đường kính cánh, m.
- μ: độ nhớt động lực học, Pa·s.
Đây là lý do việc tính công suất máy khuấy cho dung dịch có độ nhớt cao thường cần nhiều thông số hơn so với chất lỏng loãng.
Dung tích bồn ảnh hưởng đến công suất như thế nào?
Dung tích bồn thường được sử dụng để xác định kích thước hệ thống khuấy, nhưng không thể quy đổi trực tiếp:
1.000L = X kW
hay
5.000L = Y kW
cho tất cả các trường hợp.
Ví dụ, cùng một bồn 1.000L nhưng có thể chứa:
- Nước.
- Dung dịch hóa chất loãng.
- Dung dịch có tỷ trọng cao.
- Dung dịch polymer.
- Sơn.
- Mực in.
- Chất lỏng có độ nhớt cao.
Mỗi loại lưu chất có yêu cầu khuấy khác nhau.
Do đó, khi khách hàng yêu cầu máy khuấy bồn hóa chất, thông tin “bồn bao nhiêu lít” mới chỉ là dữ liệu ban đầu.
Độ nhớt ảnh hưởng như thế nào đến việc chọn công suất?
Độ nhớt càng cao thì khả năng chống lại chuyển động càng lớn.
Ví dụ:
Dung dịch có độ nhớt thấp
Các loại chất lỏng loãng thường có khả năng lưu thông dễ dàng. Có thể sử dụng cánh khuấy tạo dòng chảy tốt với tốc độ phù hợp mà không nhất thiết cần động cơ công suất lớn.
Dung dịch có độ nhớt trung bình
Khi độ nhớt tăng, cần quan tâm nhiều hơn đến mô-men xoắn của motor và tỷ số truyền của hộp giảm tốc.
Dung dịch có độ nhớt cao
Đối với chất lỏng đặc, việc lựa chọn công suất motor máy khuấy không thể chỉ nhìn vào kW.
Cần xem xét:
- Mô-men xoắn.
- Tốc độ quay.
- Đường kính cánh.
- Hình dạng cánh.
- Khoảng hở giữa cánh và thành bồn.
- Chiều cao chất lỏng.
- Kiểu dòng chảy cần tạo ra.
Trong nhiều ứng dụng độ nhớt cao, máy khuấy tốc độ thấp nhưng mô-men xoắn lớn sẽ phù hợp hơn máy tốc độ cao có mô-men xoắn thấp.
Tham khảo: Máy khuấy trộn lắp thân bồn
Công suất máy khuấy và mô-men xoắn có giống nhau không?
Đây là điểm nhiều người thường nhầm lẫn khi lựa chọn máy khuấy hóa chất.
Công suất và mô-men xoắn có liên quan nhưng không giống nhau.
Quan hệ giữa công suất và mô-men xoắn có thể biểu diễn:
P = T × ω
Trong đó:
- P: công suất, W.
- T: mô-men xoắn, N·m.
- ω: vận tốc góc, rad/s.
Ở cùng một mức công suất, khi tốc độ quay giảm thì mô-men xoắn có thể tăng.
Ví dụ, một hệ thống khuấy dung dịch có độ nhớt cao có thể cần tốc độ quay thấp nhưng mô-men xoắn lớn. Trong trường hợp này, việc sử dụng động cơ giảm tốc hoặc hộp giảm tốc phù hợp sẽ giúp hệ thống đáp ứng yêu cầu khuấy.
Vì vậy, khi tính công suất động cơ máy khuấy, cần xem xét cả công suất và mô-men xoắn.

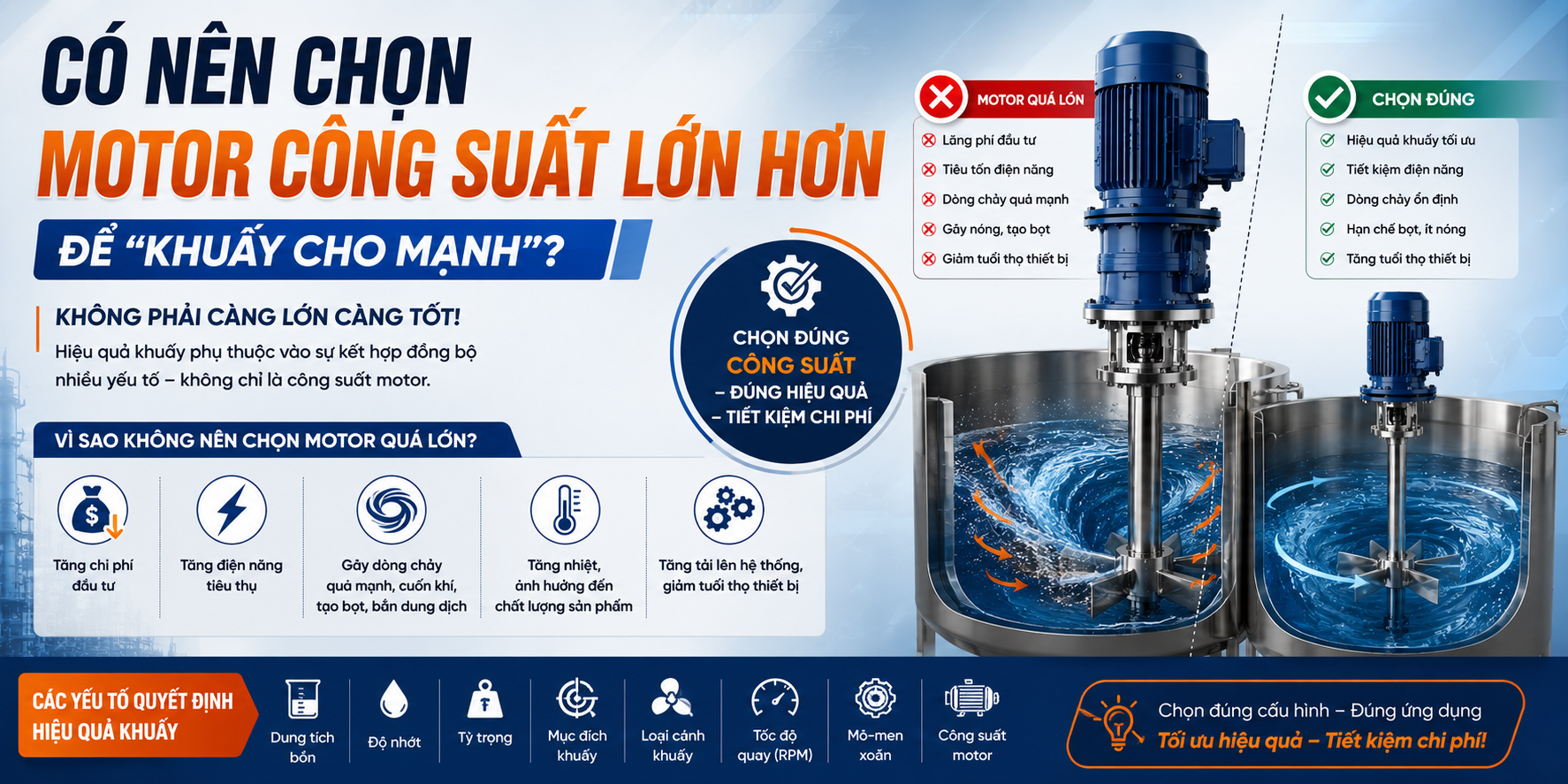

Có nên chọn motor công suất lớn hơn để “khuấy cho mạnh”?
Không nên chọn công suất càng lớn càng tốt.
Motor quá lớn có thể dẫn đến:
- Chi phí đầu tư cao.
- Tăng mức tiêu thụ điện.
- Tăng tải lên trục và hộp giảm tốc.
- Tạo dòng chảy quá mạnh.
- Làm sản phẩm bị ảnh hưởng.
- Tăng nguy cơ tạo xoáy hoặc cuốn khí.
Trong khi đó, motor quá nhỏ có thể:
- Không đạt tốc độ yêu cầu.
- Không đủ mô-men xoắn.
- Dễ quá tải.
- Nóng động cơ.
- Làm giảm tuổi thọ thiết bị.
- Không đạt hiệu quả trộn.
Mục tiêu của việc chọn công suất máy khuấy là tìm ra cấu hình phù hợp với quy trình, chứ không phải chọn động cơ có công suất lớn nhất.
Quy trình chọn công suất máy khuấy trộn hóa chất
Có thể thực hiện theo trình tự cơ bản sau:
Bước 1: Xác định dung tích làm việc của bồn.
Bước 2: Xác định đường kính và chiều cao bồn.
Bước 3: Xác định loại chất lỏng cần khuấy.
Bước 4: Xác định tỷ trọng và độ nhớt.
Bước 5: Xác định mục đích khuấy: hòa tan, đồng nhất, chống lắng hay phân tán.
Bước 6: Lựa chọn loại cánh khuấy phù hợp.
Bước 7: Xác định tốc độ quay cần thiết.
Bước 8: Tính toán công suất và mô-men xoắn.
Bước 9: Tính đến hiệu suất của động cơ và hệ truyền động.
Bước 10: Chọn motor, hộp giảm tốc, trục và cánh khuấy đồng bộ.
Đối với những hệ thống có yêu cầu kỹ thuật cao, nên thực hiện tính toán dựa trên điều kiện vận hành thực tế thay vì sử dụng bảng công suất cố định.
Ví dụ: Vì sao cùng bồn 1.000L nhưng công suất khác nhau?
Giả sử có hai bồn cùng dung tích 1.000L.
Bồn A: chứa dung dịch có độ nhớt thấp, mục đích là khuấy đồng nhất.
Bồn B: chứa dung dịch có độ nhớt cao, yêu cầu khuấy chậm và tạo mô-men xoắn lớn.
Mặc dù cùng dung tích, hai hệ thống không nhất thiết sử dụng cùng một motor.
Bồn B có thể cần:
- Tốc độ quay thấp hơn.
- Cánh khuấy có kích thước và hình dạng phù hợp hơn.
- Mô-men xoắn lớn hơn.
- Hệ truyền động giảm tốc phù hợp.
- Công suất động cơ được tính dựa trên điều kiện tải thực tế.
Qua đó có thể thấy dung tích bồn chỉ là một trong nhiều yếu tố khi tính công suất máy khuấy trộn hóa chất.
Tham khảo: Máy khuấy trộn lắp đáy bồn
Khi nào nên sử dụng biến tần cho máy khuấy?
Biến tần cho phép điều chỉnh tốc độ động cơ trong phạm vi phù hợp với quy trình.
Đối với máy khuấy hóa chất, biến tần có thể hữu ích khi:
- Cần nhiều tốc độ khuấy khác nhau.
- Dung dịch thay đổi độ nhớt trong quá trình sản xuất.
- Cần khởi động máy êm.
- Cần điều chỉnh tốc độ theo từng giai đoạn.
- Muốn tối ưu hóa quá trình khuấy.
Ví dụ, giai đoạn đầu có thể sử dụng tốc độ thấp để hạn chế bắn dung dịch. Sau đó tăng tốc khi cần hòa tan hoặc phân tán.
Tuy nhiên, biến tần không thay thế việc tính toán công suất và mô-men xoắn. Motor, hộp giảm tốc và cánh khuấy vẫn phải được lựa chọn đúng ngay từ đầu.
Những sai lầm thường gặp khi chọn công suất máy khuấy
Chỉ dựa vào dung tích bồn
Đây là sai lầm phổ biến nhất. Bồn 1.000L không đồng nghĩa với một mức công suất cố định.
Không cung cấp độ nhớt
Nếu không biết độ nhớt, rất khó đánh giá chính xác tải khuấy, đặc biệt đối với chất lỏng đặc.
Chọn motor theo kinh nghiệm mà không tính tải
Một cấu hình phù hợp cho nước chưa chắc phù hợp với polymer, sơn hoặc hóa chất có độ nhớt cao.
Không quan tâm đến tốc độ quay
Công suất động cơ phải đi cùng tốc độ quay và mô-men xoắn.
Chọn cánh khuấy sau khi chọn motor
Thực tế, motor, hộp giảm tốc, trục và cánh khuấy cần được thiết kế đồng bộ.
Chỉ quan tâm đến kW
Đối với nhiều ứng dụng, đặc biệt là lưu chất có độ nhớt cao, mô-men xoắn là thông số rất quan trọng.
Optimex cung cấp máy khuấy trộn hóa chất theo yêu cầu thực tế
Để lựa chọn đúng máy khuấy trộn hóa chất, khách hàng không nên chỉ cung cấp dung tích bồn.
Các thông tin như:
- Dung tích bồn.
- Đường kính bồn.
- Chiều cao bồn.
- Loại dung dịch.
- Độ nhớt.
- Tỷ trọng.
- Nhiệt độ vận hành.
- Mục đích khuấy.
- Tốc độ khuấy mong muốn.
- Vật liệu bồn.
- Yêu cầu chống ăn mòn.
sẽ giúp kỹ thuật viên có cơ sở để lựa chọn cấu hình phù hợp.
Optimex cung cấp các dòng máy khuấy hóa chất phục vụ nhiều ứng dụng công nghiệp, trong đó có các dòng máy khuấy Hanmix của Hàn Quốc. Tùy theo đặc tính dung dịch và yêu cầu sản xuất, hệ thống có thể được lựa chọn về động cơ, hộp giảm tốc, trục và cánh khuấy phù hợp.
Đọc thêm: Máy khuấy trộn hóa chất dụng để làm gì? 10 ứng dụng phổ biến
Tính công suất máy khuấy không đơn giản là lấy dung tích bồn để quy đổi sang công suất motor. Một hệ thống khuấy được lựa chọn đúng cần xem xét tổng thể dung tích bồn, độ nhớt, tỷ trọng, tốc độ quay, đường kính cánh, loại cánh khuấy và mục đích sử dụng. Đặc biệt, với dung dịch có độ nhớt cao, cần quan tâm đồng thời đến công suất và mô-men xoắn để đảm bảo máy hoạt động ổn định và đạt hiệu quả trộn mong muốn.
Nếu bạn đang cần chọn công suất máy khuấy cho một bồn cụ thể, hãy cung cấp dung tích bồn, loại hóa chất, độ nhớt, tỷ trọng và mục đích khuấy. Optimex có thể dựa trên các thông số này để tư vấn cấu hình máy khuấy bồn hóa chất phù hợp.
